淘宝面试官👤:优惠券系统该如何设计?

沉默王二2022年9月9日
大约 9 分钟

1 Scenario 场景

电商大厂常见促销手段:

  • 优惠券
  • 拼团
  • 砍价
  • 老带新

1.1 优惠券的种类

  • 满减券
  • 直减券
  • 折扣券

1.2 优惠券系统的核心流程

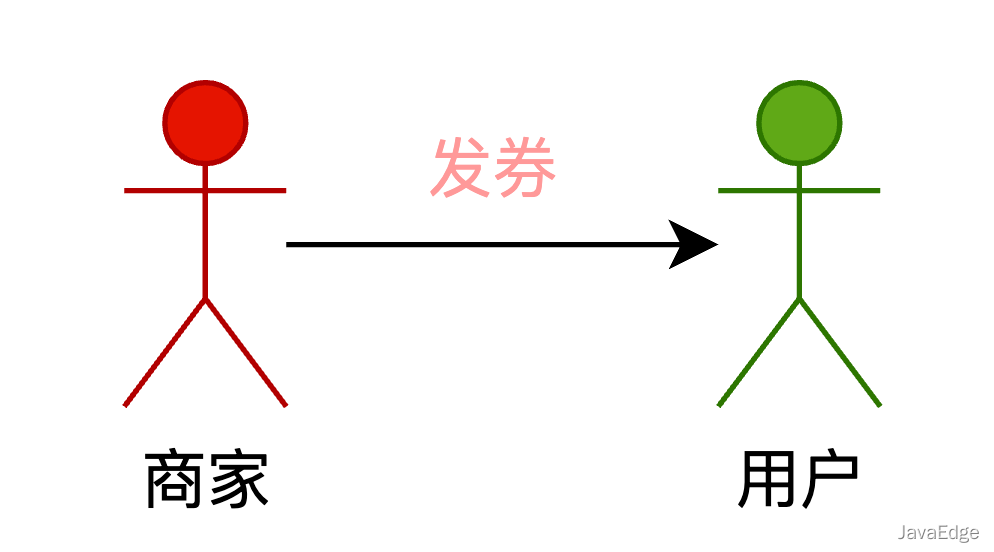

1.2.1 发券

发券的方式:同步发送 or 异步发送

1.2.2 领券

  • 谁能领?

所有用户 or 指定的用户

  • 领取上限

一个优惠券最多能领取多少张?

  • 领取方式

用户主动领取 or 自动发放被动领取

1.2.3 用券

  • 作用范围

商品、商户、类目

  • 计算方式

是否互斥、是否达到门槛等

1.3 需求拆解

1.3.1 商家侧

  • 创建优惠券
  • 发送优惠券

1.3.2 用户侧

  • 领取优惠券
  • 下单
  • 使用优惠券
  • 支付

2 Service 服务

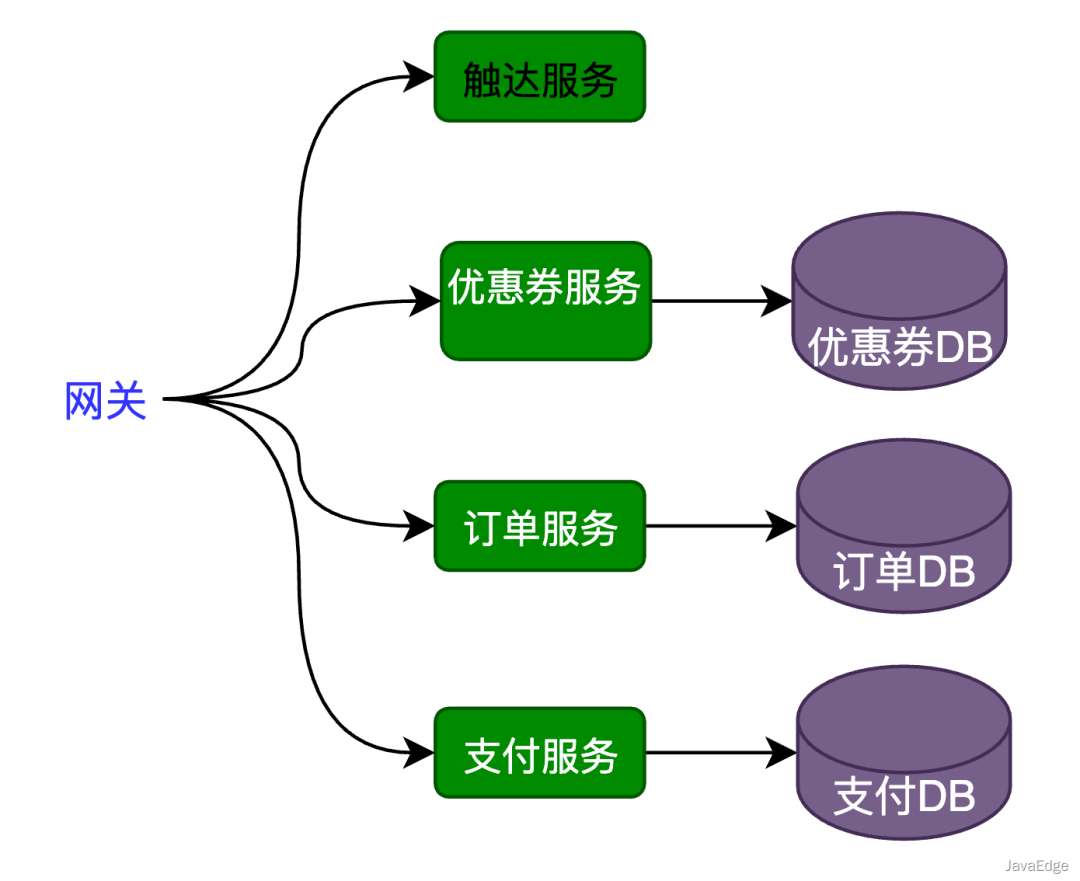

2.1 服务结构设计

2.2 优惠券系统设计技术难点

  • 券的分布式事务,使用券的过程会出现的分布式问题分析?
  • 如何防止超发?
  • 如何大批量给用户发券?
  • 如何限制券的使用条件?
  • 如何防止用户重复领券?

3 Storage存储

3.1 表单设计

券批次(券模板),coupon_batch

指一批优惠券的抽象、模板,包含优惠券的大部分属性。

如商家创建了一批优惠券,共1000张,使用时间为2022-11-11 00:00:00 ~ 2022-11-11 23:59:59,规定只有数码类目商品才能使用,满100减50。

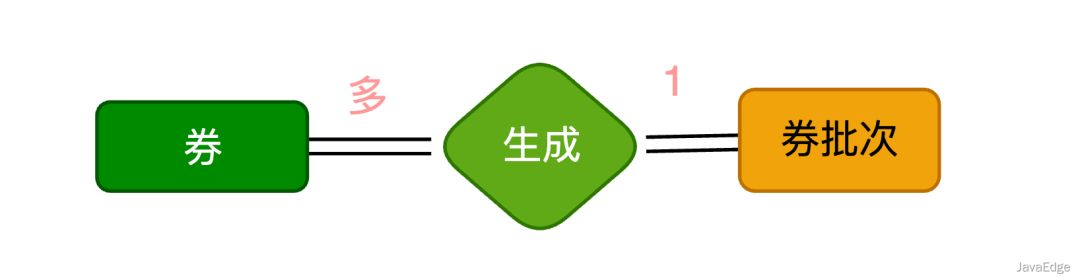

发放到用户的一个实体,已与用户绑定。

如将某批次的优惠券中的一张发送给某个用户,此时优惠券属于用户。

规则

优惠券的使用有规则和条件限制,比如满100减50券,需要达到门槛金额100元才能使用。

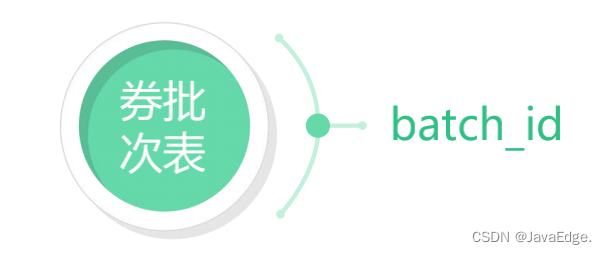

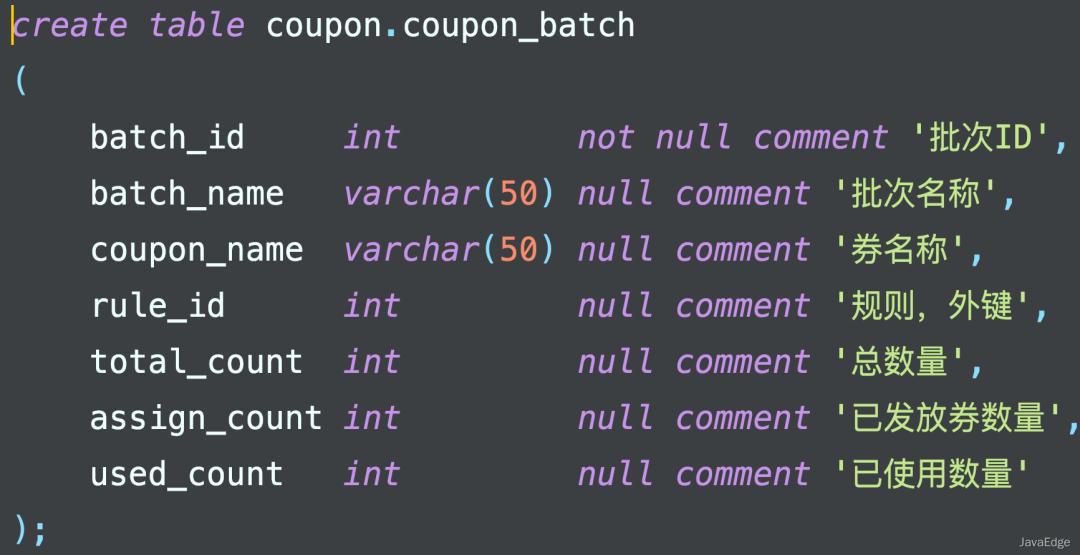

券批次表 coupon_batch

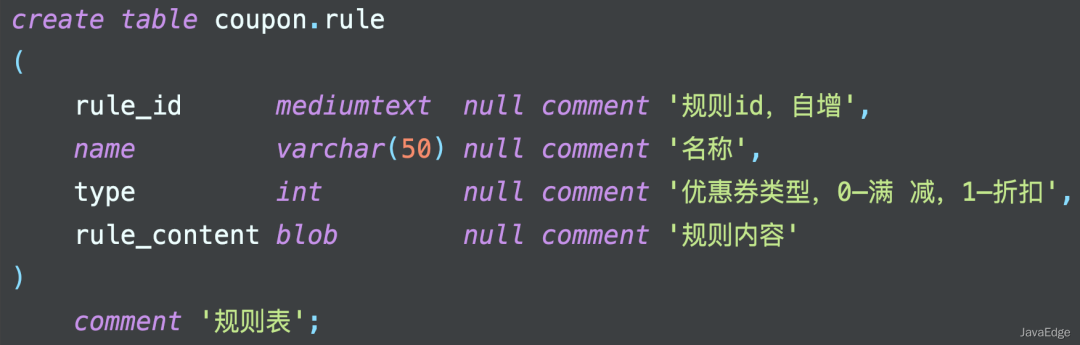

规则表 rule:

规则内容:

{
  threshold: 5.01 // 使用门槛
  amount: 5 // 优惠金额
  use_range: 3 // 使用范围,0—全场,1—商家,2—类别,3—商品
  commodity_id: 10 // 商品 id
  receive_count: 1 // 每个用户可以领取的数量
  is_mutex: true // 是否互斥,true 表示互斥,false 表示不互斥
  receive_started_at: 2020-11-1 00:08:00 // 领取开始时间
  receive_ended_at: 2020-11-6 00:08:00 // 领取结束时间
  use_started_at: 2020-11-1 00:00:00 // 使用开始时间
  use_ended_at: 2020-11-11 11:59:59 // 使用结束时间
}

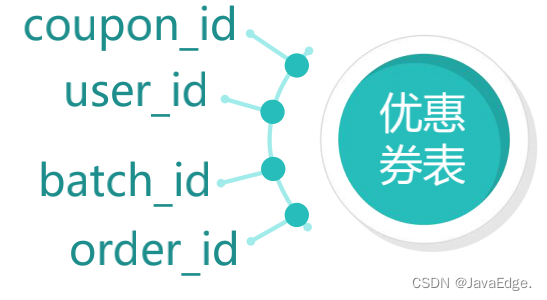

优惠券表 coupon:


create table t_coupon
(
    coupon_id     int          null comment '券ID,主键',
    user_id       int          null comment '用户ID',
    batch_id      int          null comment '批次ID',
    status        int          null comment '0-未使用、1-已使用、2-已过期、3-冻结',
    order_id      varchar(255) null comment '对应订单ID',
    received_time datetime     null comment '领取时间',
    validat_time  datetime     null comment '有效日期',
    used_time     datetime     null comment '使用时间'
);

3.2 建券

1、新建规则

INSERT INTO rule (name, type, rule_content)
VALUES(“满减规则”, 0, '{
                         threshold: 100
                         amount: 10
                         ......
                       }');

2、新建优惠券批次

INSERT INTO coupon\_batch (coupon\_name, rule\_id, total\_count )
VALUES(“劳斯莱斯5元代金券”, 1010, 10000);

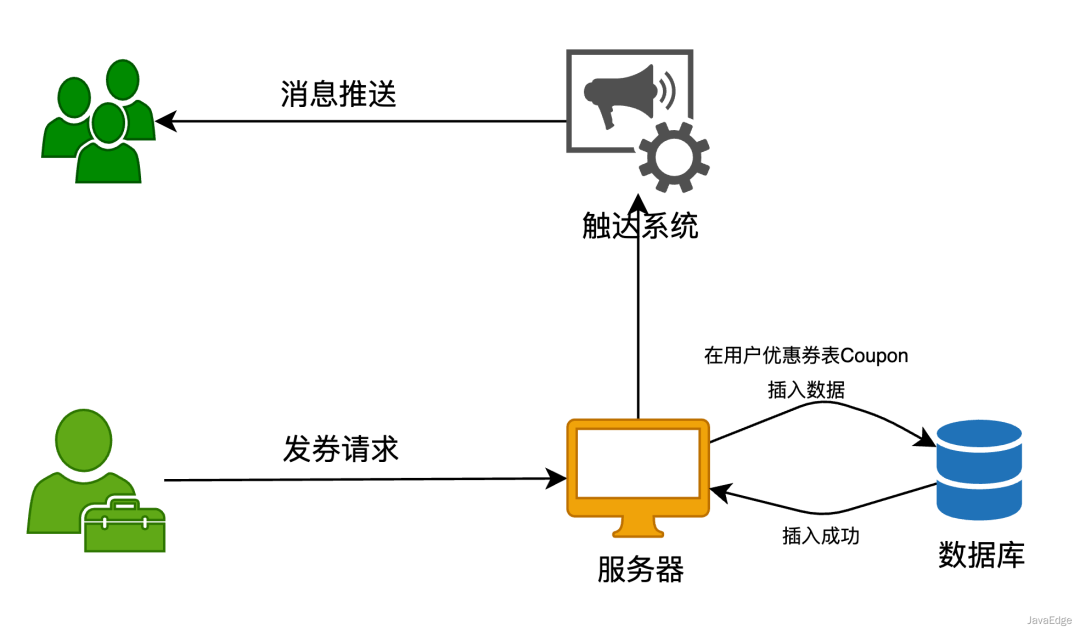

3.3 发券

如何给大量用户发券?

异步发送!

触达系统
  • 短信、邮件

可通过调用第三方接口的方式实现

  • 站内信

通过数据库插入记录来实现

信息表 message

create table t_message
(
    id         int null comment '信息ID',
    send_id    int null comment '发送者id',
    rec_id     int null comment '接受者id',
    content    vachar(255) comment '站内信内容',
    is_read    int null comment '是否已读',
    send_time  datetime comment '发送时间'
)
comment '信息表';

先考虑用户量很少的情况,商家要给所有人发站内信,则先遍历用户表,再按照用户表中的所有用户依次将站内信插入到 message 表中。这样,如果有100个用户,则群发一条站内信要执行100个插入操作。

系统用户数增加到w级

发一条站内信,就得重复插入上万条数据。而且这上万条数据的 content 一样!假设一条站内信占100K,发一次站内信就要消耗十几M。对此,可将原来的表拆成两个表:

信息表 message

信息内容表 message_content

发一封站内信的步骤

  1. 往 message_content 插入站内信的内容
  2. 在 message 表中,给所有用户插入一条记录,标识有一封站内信

千w级用户数

这就有【非活跃用户】的问题,假设注册用户一千万,根据二八原则,其中活跃用户占20%。若采用上面拆成两个表的情况,发一封“站内信”,得执行一千万个插入操作。可能剩下80%用户基本都不会再登录,其实只需对其中20%用户插入数据。

信息表 message:

create table t_message
(
    id         int null comment '信息 ID',
    # send_id    int null comment '发送者 id', 去除该字段
    rec_id     int null comment '接受者 id',
    message_id int null comment '外键,信息内容',
    is_read    int null comment '是否已读'
)
    comment '信息表';
create table t_message_content
(
    id        int          null comment '信息内容id',
    send_id     int         null comment '发送者id',
    content   varchar(255) null comment '内容',
    send_time datetime     null comment '发送时间'
);

用户侧操作

登录后,首先查询 message_content 中的那些没有在 message 中有记录的数据,表示是未读的站内信。在查阅站内信的内容时,再将相关的记录插入 message。

系统侧操作

发站内信时:

  • 只在 message_content 插入站内信的主体内容
  • message 不插入记录

给 10W 用户发券

有什么问题?重复消费,导致超发!

  1. 运营提供满足条件的用户文件,上传到发券管理后台并选择要发送的优惠券
  2. 管理服务器根据【用户ID】、【券批次ID】生成消息,发送到MQ
  3. 优惠券服务器消费消息
# 记住使用事务哦!
INSERT INTO coupon (user_id, coupon_id,batch_id)
  VALUES(1001, 66889, 1111);

UPDATE coupon_batch SET total_count = total_count - 1,
                          assign_count = assign_count + 1
                      WHERE batch_id = 1111 AND total_count > 0;

3.4 领券

步骤

  1. 校验优惠券余量
SELECT total_count FROM coupon_batch
WHERE batch_id = 1111;
  1. 新增优惠券用户表,扣减余量
# 注意事务!
INSERT INTO coupon (user_id, coupon_id,batch_id)
  VALUES(1001, 66889, 1111);

UPDATE coupon_batch SET total_count = total_count - 1,
                          assign_count = assign_count + 1
                      WHERE batch_id = 1111 AND total_count > 0;

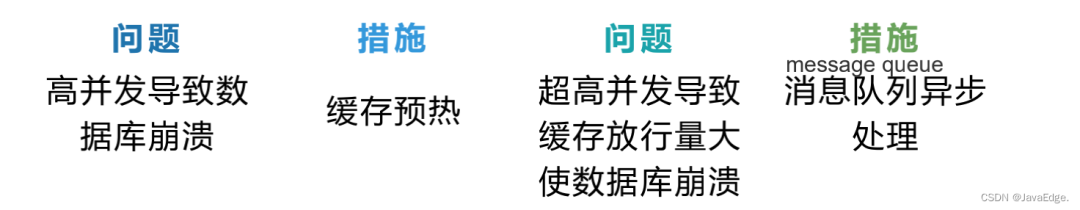

用户领券过程中,其实也会出现类似秒杀场景。秒杀场景下会有哪些问题,如何解决?

用户重复领取或多领

Redis 数据校验!

  1. 领券前,先查缓存
# 判断成员元素是否是集合的成员
SISMEMBER KEY VALUE
SISMEMBER batch_id:1111:user_id 1001
  1. 领券
  2. 领券后,更新缓存
# 将一或多个成员元素加入到集合中,已经存在于集合的成员元素将被忽略
SADD KEY VALUE1......VALUEN
SADD batch_id:1111:user_id 1001

3.5 用券

何时校验优惠券使用规则?

  1. 确认订单(√)
  2. 提交订单
  3. 立即付款

确认订单页,对优惠券进行校验:

  • 判断是否过期
  • 判断适用范围
  • 判断是否达到门槛
  • 判断是否互斥

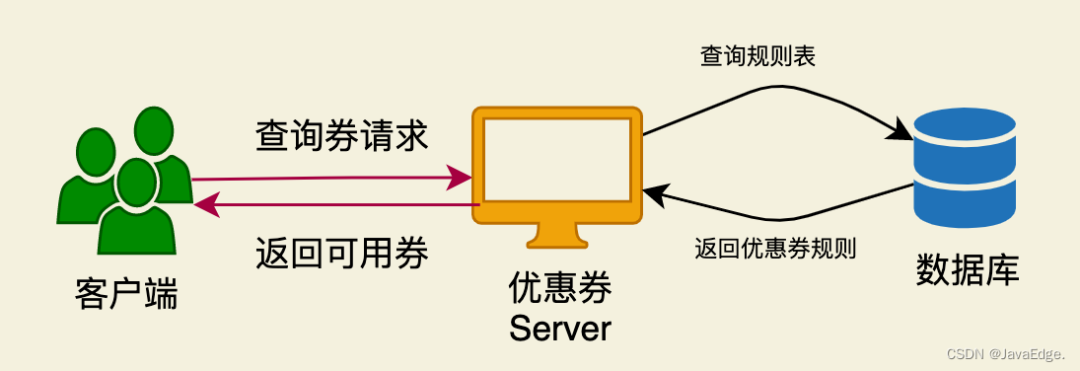

返回可用券

SELECT batch_id FROM coupon WHERE user_id = 1001 AND status = 0;
SELECT rule_id FROM coupon_batch WHERE batch_id = 1111;
SELECT name, type, rule_content FROM rule WHERE rule_id = 1010;

选择可用券,并返回结果

同时操作多个服务,如何保证一致性?

表设计

优惠券操作记录表 Coupon_opt_record

create table t_coupon_opt_record
(
    user_id     int      null comment '用户id',
    coupon_id   int      null comment '优惠券id',
    operating   int      null comment '操作,0-锁定、1-核销、2-解锁',
    operated_at datetime null comment '操作时间'
);

TCC,Try-Confirm-Cancel,目前分布式事务主流解决方案。

  1. 阶段一:Try

对资源进行冻结,预留业务资源

创建订单时,将优惠券状态改为 “冻结”

  1. 阶段二:Confirm

确认执行业务操作,做真正提交,将第一步Try中冻结的资源,真正扣减

订单支付成功,将优惠券状态改为 “已使用”

  1. 阶段三:Cancel

取消执行业务操作,取消Try阶段预留的业务资源

支付失败/超时或订单关闭情况,将优惠券状态改为 “未使用”

4 Scale 扩展

4.1 快过期券提醒

定时扫券表

缺点:扫描数据量太大,随着历史数据越来越多,会影响线上主业务,最终导致慢SQL。

延时消息

缺点:有些券的有效时间太长了(30天)以上,有可能造成大量 MQ 积压

新增通知表

优点:扫描的数据量小,效率高。删除无用的已通知的数据记录

通知信息表(notify_msg)设计
create table t_notify_msg
(
    id          bigint auto_increment comment '自增主键',
    coupon_id   bigint       null comment '券id',
    user_id     bigint       null comment '用户id',
    notify_day  varchar(255) null comment '需要执行通知的日期',
    notify_type int          null comment '通知类型,1-过期提醒',
    notif_time  timestamp    null comment '通知的时间,在该时间戳所在天内通知',
    status      int          null comment '通知状态,0-初始状态、1-成功、2-失败',
    constraint t_notify_msg_id_uindex
        unique (id)
);

alter table t_notify_msg
    add primary key (id);

过期券提

  1. 在创建优惠券的时候就将需要提醒的记录插入提醒表中notify_msg
  2. 把用户ID+批次ID+通知日期作为唯一索引,防止同一个批次有重复的记录通知,保证每天只会被通知一次
  3. 建立notify_time,通知时间索引,每日的通知扫描通过该索引列查询,通过索引列来提高查询效率
  4. 通知完成后该表中的数据变失去了意义,通过定时任务将该数据删除

4.2 数据库层面优化 - 索引

4.3 发券接口,限流保护

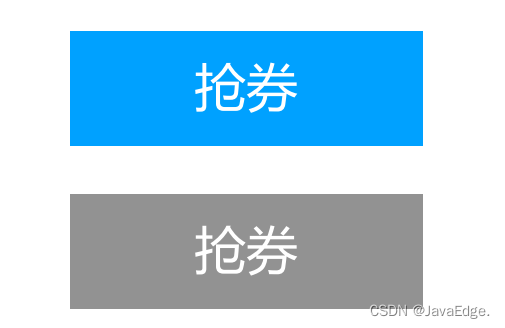

前端限流

点击一次后,按钮短时间内置灰

后端限流

部分请求直接跳转到【繁忙页】

参考链接:https://mp.weixin.qq.com/s/r9lgiOwV5cw8XmfCBUTcUAopen in new window,出处:JavaEdge,整理:沉默王二
